工業園區、物流大門、社區出入口、學校封閉管理……越來越多場所采用懸浮門(懸空無地軌、側向滑移式大開口電動門)來兼顧通行效率、場地整潔和形象展示。支撐這一類門體長跨度、平穩運行、耐候抗變形的關鍵結構件，就是“懸浮門業鋁型材”。它既要輕，又要強;既要易加工，又要長壽命;還要與驅動機構、導向系統、智能控制匹配。鋁型材截面設計、合金選用、連接工藝、防腐表面、安裝節點等任一環節處理不當，都會出現門體下垂、行程卡滯、色差腐蝕或安全隱患。下面從結構原理、材料體系、截面設計、表面工藝、配套組件、應用場景到選型流程多維展開，幫助在工程招采與產品設計中提升判斷力。

　　一、什么是懸浮門?與傳統滑動門有何不同

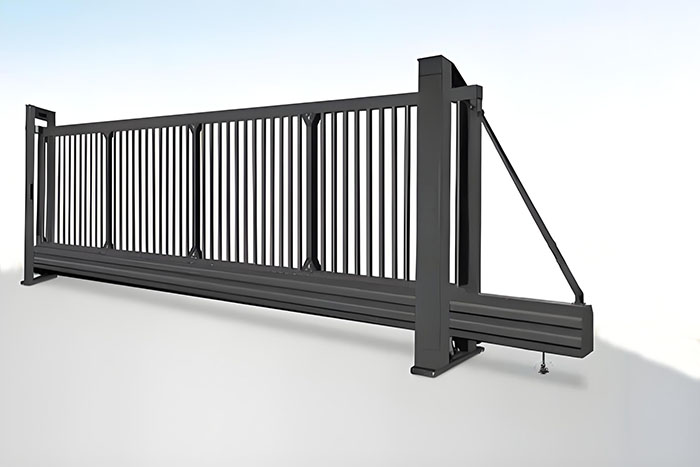

　　懸浮門(又稱懸空門、懸臂滑動門)在運行時門體下方不鋪設地軌，也不依賴地面滾輪支撐;門體重量通過側立柱上方或中置的懸掛滑車系統傳遞至導軌/梁，再由基礎立柱承擔。門體前進后退時始終離地一定間隙，可越過積雪、砂石、水坑與不平整地面，減少維護。相比傳統有軌推拉門：

　　無需定期清理地軌雜物，運行環境適應性高;

　　跨度可做得更大，適合寬出入口;

　　外觀整體性好，可配LED、LOGO、廣告畫面;

　　對承載梁和滑動系統剛度要求更高，鋁型材設計更為關鍵。

　　二、鋁型材在懸浮門中的角色

　　主承載梁/導軌型材：支撐門體重量并提供滑車運行軌道;決定門體最大跨度與抗彎性能。

　　立柱與框架型材：連接基礎、安裝驅動、電控、感應配件;要求壁厚與加強筋。

　　門扇裝飾型材/板件掛裝槽：用于填充鋁板、型材條、鋼絲網、玻璃鋼板或復合裝飾件;需兼顧外觀與風載。

　　加強肋與內襯槽：布置鋼襯、螺母條、走線槽、電纜固定位。

　　合理的型材系統設計，能在保持整體輕量化的同時實現模塊化生產、現場快速拼裝。

　　三、常用鋁合金牌號與狀態

　　懸浮門承重件常用擠壓鋁合金主要集中在鋁鎂硅系(6xxx系)，兼顧擠壓成形性、熱處理強化能力、耐蝕性與表面裝飾性：

　　6063-T5/T6：擠壓性能佳、表面細膩、陽極氧化效果好，是門體裝飾型材主力;中等強度，適合門扇框架。

　　6005A-T6 / 6005-T5：強度較6063高，擠壓仍較順暢，常用于承載梁與導軌截面。

　　6061-T6：綜合力學性能更高，焊接性好，適合重載或高風區大跨度門體骨架;表面細膩度略遜6063，需后處理。

　　6082-T6：強度進一步提升，耐蝕性良好，適合特大跨度或要求高安全余量工程;模具與擠壓壓力要求高。

　　在同一門體中常見“強度件用6005/6061，外觀件用6063”的混合搭配。若預算緊張而跨度不大，亦有全6063方案，但需通過結構補強彌補強度不足。

　　四、截面設計的關鍵：強度、剛度、加工與裝配

　　1. 慣性矩與抗彎

　　主梁截面慣性矩越大，抗撓能力越強?？赏ㄟ^(guò)加高截面、增加封閉箱型、采用多腔結構或內置加強筋提升。對超長門體，應核算開口時懸臂最大撓度，控制在人眼難察覺或滑車容差內。

　　2. 抗扭剛度

　　門體受風壓、啟動加速、制動慣性時會扭轉;閉合箱型、對稱多腔布筋優于單壁開口截面?？稍谛颓粌?nèi)加鋼襯或鋁筋條提升抗扭。

　　3. 壁厚分配

　　承載區、滑道區、螺紋區需厚壁;裝飾或遮蓋區可薄壁減重。避免厚薄差過大導致擠壓變形與冷卻應力裂紋。

　　4. 配合槽與裝配面

　　預留滑車輪溝、牙條槽、線束槽、安裝螺母滑槽;統一模塊化尺寸，方便標準件快速定位。

　　5. 排水與防凝露

　　戶外應用需在型材下部或隱蔽面布排水孔、呼吸孔，避免腔體積水凍脹腐蝕。

　　五、連接與組裝工藝

　　螺栓+角碼/內連接件：最常見，便于拆卸維護;需防松、防電化腐蝕(不銹鋼件與鋁間加絕緣墊)。

　　鋁型材專用插芯連接：快速定位，適合批量流水線裝配。

　　焊接：用于承重立柱、特殊加強部位;焊后需去應力與打磨再處理表面。

　　膠接/鉚接復合：在薄壁裝飾板與主框結合處常用，減少焊接熱影響。

　　鋼-鋁混合結構：大型門體將鋼梁包覆于鋁型材腔內，外部仍保持鋁飾面;注意隔離層防電化學腐蝕。

　　六、表面處理：防腐、裝飾與功能性并重

　　鋁型材暴露于戶外，紫外線、酸雨、粉塵、工業污染與海鹽霧都是考驗。常見處理方式：

　　陽極氧化(Anodizing)：形成致密氧化層，提高耐蝕、耐磨;可著色(銀白、香檳、古銅等)。

　　電泳涂裝：在陽極層基礎上再加透明或彩色樹脂膜，提高耐候與手感細膩度。

　　粉末噴涂：顏色自由，膜厚大，耐劃傷;適合LOGO色統一;需控制戶外粉化。

　　氟碳噴涂：高耐候，高紫外穩定，適合沿海、強日照地區長壽命工程。

　　木紋轉印/仿石紋：用于別墅、景觀門體;轉印層需與底層涂裝體系匹配。

　　顏色一致性、膜厚均勻、附著力、鹽霧測試結果應列入驗收條款。

　　七、懸浮門運行系統與鋁型材配套關系

　　鋁型材只是門體骨架，要實現平穩懸掛、自動開閉，還需完整的運行系統：

　　懸掛滑車/滾輪組件：滾輪材料、軸承密封、防塵擋片直接影響壽命;軌道型材尺寸必須精準匹配。

　　導向裝置：上導向、下導向或側向滾輪組合抑制擺動;型材需預制導向槽或安裝面。

　　驅動機構：電機+齒條、鏈條或鋼纜拉動;須考慮驅動安裝孔強化與維修空間。

　　限位系統：磁感應、機械碰塊、編碼器行程;型材端部預留限位安裝面。

　　安全與感應：紅外對射、防夾膠條、遇阻返程;走線槽、控制腔體由型材系統預置。

　　智能控制：遙控、門禁、車牌識別聯動;電纜布線與控制箱與型材腔體協同設計。

　　八、應用場景差異化要點

　　1. 工業園區/物流基地

　　跨度大、開關頻次高;主梁需高強鋁或鋼-鋁復合;表面防撞條。

　　2. 住宅小區與商業物業

　　重視外觀;色彩與景觀協調;燈帶、logo嵌入槽。

　　3. 學校與醫院

　　安全性、靜音要求高;低速緩啟停;防夾邊條必須到位。

　　4. 沿海/化工腐蝕區

　　首選厚膜陽極+氟碳體系;緊固件全不銹鋼;隔電墊片防電化學腐蝕。

　　5. 高寒/高溫地區

　　低溫脆性、熱脹冷縮需核算連接伸縮;潤滑脂耐低溫;控制箱加熱或散熱設計。

　　九、選型流程(工程招采實用版)

　　可按“場景→跨度→結構→表面→系統→預算”六步走：

　　確認開口凈寬、凈高與基礎條件：決定門體長度、立柱承載方式。

　　定義使用頻次與風載等級：推導主梁截面、合金強度和壁厚。

　　選定型材系統：是否包含標準滑軌腔、線纜槽、裝飾槽;是否可模塊延展長度。

　　表面工藝方案：陽極、電泳、噴涂或復合;按地區腐蝕等級選型。

　　驅動與控制兼容性：電機規格、電源、通訊協議、安防聯動接口。

　　安裝與維護：現場焊接量、調試復雜度、備件通用性、售后周期。

　　十、質量驗收與檢測要點

　　合金牌號、狀態及化學成分報告;

　　擠壓公差、壁厚偏差、截面抗彎試驗;

　　表面膜厚、附著力、色差、鹽霧/中性鹽霧小時數;

　　成品門體平直度、懸臂撓度、啟閉噪聲;

　　開合循環壽命測試(按項目要求設定次數);

　　配套電控系統防護等級、EMC合格性。

　　十一、成本與生命周期管理

　　初始材料成本只是總成本的一部分。長周期看：

　　防腐體系差異：一次氟碳涂層雖貴，但可降低十年重涂費用;

　　模塊化設計：標準化型材減少備件庫存;

　　驅動能耗：門體減重直接降低電機功率與年度電費;

　　維護停機損失：工業園區停門即停產，可靠性價值遠高于型材差價;

　　品牌形象：外觀保持度影響客戶訪感與物業價值。

　　十二、發展趨勢：輕量、模塊、智聯

　　高強度薄壁化：借助6005A/6082等高強合金與優化截面，提高慣性矩同時降重。

　　模塊化拼裝系統：標準滑軌、線槽、裝飾蓋板即插式裝配，縮短現場施工時間。

　　智能監測集成：在型材腔內預埋磁編碼器、應變片或無線模塊，實現門體姿態、行程、振動遠程監測。

　　復合材料協同：鋁+碳纖維加強條、鋁+鋼內嵌梁方案探索中，兼顧外觀與強度。

　　綠色與可回收：再生鋁擠壓、可拆解/分類回收結構響應低碳建筑趨勢。

　　表面功能化：自清潔涂層、抗菌涂層、超疏水層提升運維便利。

　　結語：把強度、外觀與智能藏進型材里

　　懸浮門想要運行平穩、外觀持久、維護省心，離不開扎實的鋁型材系統設計。從合金選擇、截面結構、加工工藝、表面防護到驅動與控制協同，每一環節都在決定門體未來十年的表現。選型時不妨用一句話自檢：我的門體跨度、環境、使用頻次與外觀要求，所選鋁型材真的撐得住嗎?
